ULTRASCAN P1                                                                   Цена: 115 000 руб.

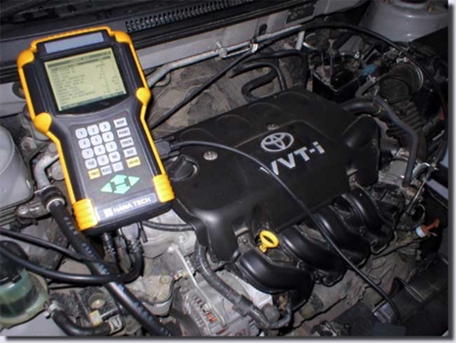

       Профессиональный мультимарочный сканер ULTRASCAN P1, для диагностики электрооборудования легковых автомобилей. Поддерживает протоколы диагностики OBD I, OBD II, EOBD, CAN. Выполняет функции мотор-тестера и мультиметра. Высокая скорость обмена информации. ULTRASCAN P1 проводит тест исполнительных устройств и имитацию сигналов датчиков с помощью встроенного генератора импульсов. В приборе ULTRASCAN P1 встроен Ultraplexer для работы со всеми типами CAN-шины. Карта памяти на 512 Мбит. Автономное питание.

 Технические характеристики :

• CPU: 16 бит, 33 МГц
• RAM: 1 Мбит (SRAM)
• карта памяти: 512 Мбит NAND Flash Memory
• дисплей: 320×240 Монохромный, графический LCD с подсветкой
• клавиатура: Силиконовая клавиатура
• порты: RS232 , USB
• принтер: Обычный принтер для PC
• питание: DC 12 В / 1,2 мА
• 4 измерительных канала
• диапазон напряжения: 0,1 В ~ 20 В
• разрешение временной развертки: 25 мкс ~ 20 с
• частота выборки: 500 кГц на 2 канала (250 кГц на канал)
• предел измерения постоянного напряжения: ±150 В
• напряжение: DC 30 В
• частота: 1Гц ~ 100кГц
• скважность: 0 ~ 99.9%
• ток: ±128 А
• выходное напряжение: DC 0.00 ~ 5.00 В
• частота выходного сигнала: 1.0Гц ~ 1.0кГц
• длина: 325 мм / 12,1"
• ширина: 178 мм / 6.8"
• высота: 68 мм / 3,1"
• вес: 1780 г
• цвет: темно-серый
• цвет защитного кожуха: красный

Карта покрытия ULTRASCAN P1

Mercedes Benz, BMW, Volkswagen, Audi, Opel, Renault, Fiat, Peugeot, Citroen, Saab, Volvo, Alfa-Romeo, Ford, Toyota, Lexus, Honda, Mazda, Mitsubishi, Nissan, Suzuki, Isuzu, Subaru, Daihatsu, Hyundai, Kia, Daewoo, Ssangyong, Samsung, Xinkai, GreatWall, Chery, GM, Ford, Chrysler, Tata, P1ton, Perodua, Mahindra, Lada, Holden, Corsa Chevy, Chevrolet, Bronto.

 Диагностируемые системы ULTRASCAN P1

Engine, Transmission, Immobilizer, Cruise Control, SRS, RDC, PDC, EMS, ECT, TDS, AFS, AHC, KDSS, EHPS, EMPS, VGRS, CCS, HV, 4WS, ECS, HEC, EPS, A/C, CCM, RCM, IVMS, HICAS, ASCD, IPDM, HVAC.

 Диагностика систем управления:



• Анти-блокировочная система тормозов
• Аудио система
• Газоразрядная лампа
• Гидроусилитель руля
• Датчик угла поворота рулевого колеса
• Двери
• Двигатель
• Зеркала
• Иммобилайзер
• Климат-контроль
• Колеса
• Кондиционер
• Круиз-контроль
• Кузов
• GPS-навигация
• Парктроник
• Пневматическая подвеска
• Подушки безопасности
• Приборная панель
• Привод
• Радио
• Ручной тормоз
• Салон
• Сидения
• Телевизор
• Трансмиссия
• Тяги
• Центральный замок

Функции ULTRASCAN P1

• считывание кодов неисправностей
• удаление кодов неисправностей
• стоп-кадр состояния системы при обнаружении кода неисправности
• вывод значений датчиков системы электрооборудования, как в цифровом, так и в графическом виде
• запись изменения значений датчиков при проведении тестов с последующим покадровом просмотре
• активация исполнительных механизмов
• имитация сигналов датчиков
• адаптация новых узлов
• идентификация
• программирование ключей
• сброс сервисных интервалов



Выбор марки диагностируемого автомобиля	Просмотр записи изменения значений датчиков при проведении теста

Графическое отображение потока значений датчиков



Расширенные функции

      В ULTRASCAN P1 также есть встроенный мультиметр. Эта функция предназначена для измерения и отображения на экране в цифровом виде параметров электрических цепей, таких как:

 Напряжение

• скважность
• частота
• ток

     ULTRASCAN P1 обладает функцией помощи по каждому измеряемому параметру





Осциллограф

      В ULTRASCAN P1 так же есть функция ОСЦИЛОСКОП,она замеряет и выводит на дисплей напряжение постоянного тока (DC) и сигнал переменного тока (АС) до 100 кГц.

 разрешение временной развертки: 25 мкс ~ 20 сек

      Осциллограф ULTRASCAN P1 имеет частоту выборки 500 кГц, которая поддерживает одновременное отображение осциллограмм для 4 каналов. Осциллограф также обеспечивает различные дополнительные настройки для отображения осциллограмм, которые обеспечивают более легкое восприятие отображаемых сигналов. Осциллограф имеет 19 различных меню предварительной установки для наиболее часто проверяемых датчиков и исполнительных механизмов, и вы можете просто выбрать устройство, которое вы хотите проверить. Тогда осциллограф будет регулировать цену деления времени и напряжения согласно характеристикам сигнала выбранного устройства.

PC интерфейс (USB) – вывод графической информации на экран компьютера в реальном времени, программа Host-P1



Анализ цепи зажигания

      Анализатор осциллограмм зажигания ULTRASCAN P1 (диагностика первичной и вторичной осциллограмм зажигания), системы с высоковольтными проводами, а также DLI/DIS. Возможности просмотра: индивидуальные осциллограммы по отдельно выбранному цилиндру, парад (в ряд) - одновременно по 6 цилиндрам, графическое отображение вертикальными столбцами (до 8 цилиндров), цифровые значения времени накопления энергии и времени горения, HOST-P1 Realtime



PC - интерфейс, просмотр осциллограмм на экране компьютера – по (USB)

 Комбинированная диагностика

     Встроенный в ULTRASCAN P1 интерфейс работы в паре с газоанализатором IM 2400 GAS ANALYZER. Возможность дистанционного управления газоанализатором с помощью сканера. Совместное взаимодействие сканера и газоанализатора с персональным компьютером по USB-интерфейсу. Эта функция обеспечивается с помощью грамотно разработанного, удобного программного обеспечения HOST-P1. Это дает возможность сохранения, обработки информации с обоих устройств, синхронное сравнение этих данных и в результате глубокий анализ неисправности с более точным диагнозом. Также эта функция позволяет вести базу данных клиентов, с возможностью отслеживания истории обслуживания автомобилей.

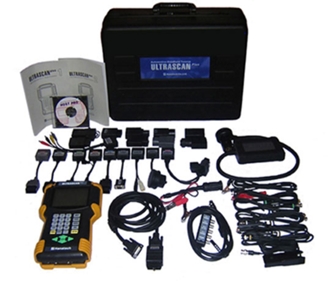

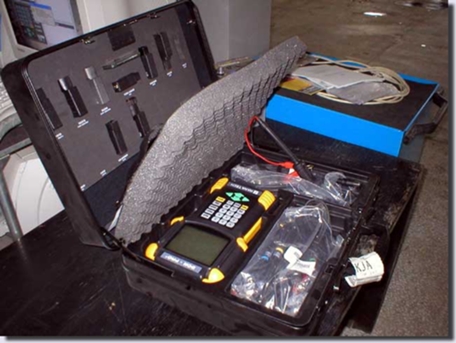

Комплектация ULTRASCAN P1

Основные копмлектующие



	Прибор (P/N. 1000-0005)		Защитный кожух (P/N. 2002-0030)
	Портфель для хранения (P/N. 3003-0003)		Главный кабель канала связи (P/N. 3001-0001)
	Кабель питания прибора 1, в прикуриватель (P/N. 3000-0004)		Кабель питания прибора 2, к аккумуляторной батарее (P/N. 3000-0005)
	Адаптер 4-канального осциллографа (P/N. 3000-0007)		Щупы (P/N. 3000-0001)
	Щуп вторичного зажигания (P/N. 3000-0002)		Датчик первого цилиндра (P/N. 3000-0003)
	Кабель корпуса (P/N. 3000-0006)		Картридж с программным обеспечением



Диагностические разъёмы



	OBD2 стандартный адаптер (P/N. 3001-0010)		Kia 20Pin Adapter (P/N. 3001-0004)
	Toyota/Lexus 17Pin прямоугольный адаптер (P/N. 3001-0011)		Ssangyong 20Pin прямоугольный адаптер (P/N. 3001-0005)
	Toyota/Lexus 17Pin полукруглый адаптер (P/N. 3001-0012)		Ssangyong 14Pin полукруглый адаптер (P/N. 3001-0007)
	Honda 3Pin адаптер (P/N. 3001-0014)		Kia 6Pin адаптер (P/N. 3001-0003)
	Honda перемычка (P/N. 3001-0023)		GM Opel 10Pin адаптер (P/N. 3001-0019)
	Mitsubishi и Hyundai 12Pin адаптер (P/N. 3001-0001)		Ford EEC-IV (P/N. 3001-0017)
	Mitsubishi 12+16pin двойной адаптер (P/N: 3001-0030)		BMW 20Pin адаптер (P/N. 3001-0016)
	Nissan и Samsung 14Pin адаптер (P/N. 3001-0006)		VAG 2X2Pin адаптер (P/N. 3001-0029)
	Mazda 17Pin адаптер (P/N. 3001-0013)		Mercedes Benz 38Pin адаптер (P/N. 3001-0015)
	Subaru 9Pin адаптер (P/N. 3001-0022)		Mercedes Benz 4Pin адаптер (P/N. 3001-0009)
	GM/Daewoo 12Pin адаптер (P/N. 3001-1002)		Кабель для обновления ПО (P/N. 3000-0010)
